لودسل باسکول دیجیتال چیست و چه کاربردی دارد؟ راهنمای کامل انتخاب

لودسل (Load Cell) یک حسگر الکترونیکی دقیق است که نیروی فیزیکی (مانند وزن یا فشار) را به سیگنال الکتریکی تبدیل می‌کند و جزء جدایی‌ناپذیر تمامی سیستم‌های توزین دیجیتال، از ترازوهای کوچک تا باسکول‌های صنعتی و جاده‌ای، محسوب می‌شود.

⚙️ لودسل (Load Cell) چیست و دقیقاً چگونه کار می‌کند؟

لودسل در واقع یک مبدل انرژی است که نیروی مکانیکی وارد شده به آن را به یک سیگنال الکتریکی متناسب تبدیل می‌کند. این نیروی مکانیکی می‌تواند ناشی از وزن، فشار، کشش یا حتی گشتاور باشد. اساس کار لودسل بر پایه پدیده‌ای به نام «کرنش» استوار است. زمانی که جسمی روی لودسل قرار می‌گیرد یا به آن آویزان می‌شود، بدنه مکانیکی لودسل (که معمولاً از آلیاژهای فلزی مقاوم ساخته شده) تحت تأثیر این نیرو دچار تغییر شکل میکروسکوپی می‌شود. این تغییر شکل هرچند ناچیز، کلید اندازه‌گیری دقیق وزن است.

هر لودسل از اجزای اصلی شامل بدنه الاستیک (spring element)، کرنش‌سنج‌ها (strain gauges) و مدار الکتریکی تشکیل شده است. بدنه الاستیک وظیفه تحمل و انتقال بار را دارد و به گونه‌ای طراحی شده که تحت بار، تغییر شکل مشخصی پیدا کند. کرنش‌سنج‌ها نیز حسگرهای کوچکی هستند که به سطح این بدنه چسبانده می‌شوند و با تغییر شکل بدنه، مقاومت الکتریکی آن‌ها نیز تغییر می‌کند.

فیزیک پشت لودسل (کرنش‌سنج و پل وتستون)

هسته‌ی فناوری لودسل‌ها، کرنش‌سنج است. کرنش‌سنج‌ها نوارهای فلزی بسیار نازکی هستند که مقاومت الکتریکی آن‌ها با تغییر طولشان (در اثر کشیدگی یا فشردگی) تغییر می‌کند. این قطعات حساس به دقت روی نقاطی از بدنه لودسل که بیشترین تغییر شکل را تجربه می‌کنند، نصب می‌شوند. در واقع، کرنش‌سنج‌ها در یک آرایش خاص الکتریکی به نام «پل وتستون» (Wheatstone Bridge) به یکدیگر متصل می‌شوند.

پل وتستون یک مدار الکتریکی است که برای اندازه‌گیری دقیق تغییرات کوچک مقاومت طراحی شده است. زمانی که هیچ باری به لودسل وارد نمی‌شود، پل در حالت تعادل قرار دارد و سیگنال خروجی آن صفر یا نزدیک به صفر است. اما با اعمال بار و تغییر شکل بدنه لودسل، کرنش‌سنج‌ها نیز تغییر شکل می‌دهند و مقاومت الکتریکی‌شان تغییر می‌کند. این تغییر مقاومت، تعادل پل وتستون را به هم می‌زند و ولتاژ خروجی از پل متناسب با میزان بار اعمال شده، تولید می‌شود. سپس این سیگنال ولتاژ توسط یک آمپلی‌فایر و مبدل آنالوگ به دیجیتال (ADC) تقویت و به یک مقدار دیجیتال قابل نمایش تبدیل می‌شود که ما آن را به عنوان وزن می‌بینیم. این فرآیند، پایه و اساس هر باسکول دیجیتالی است که هر روزه با آن سر و کار داریم.

⚖️ انواع لودسل؛ کدام مدل برای صنعت شما مناسب است؟

انتخاب نوع مناسب لودسل، گام اول و حیاتی برای اطمینان از عملکرد صحیح و دقیق سیستم توزین شماست. لودسل‌ها بر اساس شکل ظاهری، نحوه تحمل بار و کاربردشان به دسته‌های مختلفی تقسیم می‌شوند که هر یک ویژگی‌های منحصر به فرد خود را دارند. شناخت این تفاوت‌ها به شما کمک می‌کند تا با دید بازتری اقدام به انتخاب کنید.

لودسل فشاری (Compression Load Cell)

لودسل‌های فشاری، همان‌طور که از نامشان پیداست، برای اندازه‌گیری نیروهای فشاری طراحی شده‌اند. این مدل‌ها به دلیل ساختار مستحکم و قابلیت تحمل بارهای بسیار سنگین، اغلب در باسکول‌های جاده‌ای، باسکول‌های کفی صنعتی و سیلوها و مخازن بزرگ مورد استفاده قرار می‌گیرند. این لودسل‌ها معمولاً استوانه‌ای شکل هستند و نیرو از بالا به آن‌ها وارد می‌شود. دقت بالا، پایداری در برابر بارهای ناگهانی و طول عمر زیاد از مزایای اصلی آن‌هاست.

لودسل کششی (Tension Load Cell)

برخلاف مدل‌های فشاری، لودسل‌های کششی برای اندازه‌گیری نیروهایی که به صورت کششی به آن‌ها وارد می‌شوند، کاربرد دارند. این مدل‌ها که اغلب به شکل S یا حلقه‌ای هستند، در سیستم‌های توزین آویز مانند باسکول‌های جرثقیل، سیستم‌های تست کشش مواد و در برخی از ترازوهای هیبریدی استفاده می‌شوند. دقت در اندازه‌گیری نیروهای کششی و مقاومت در برابر لرزش‌های محیطی، از ویژگی‌های بارز این لودسل‌ها به شمار می‌رود.

لودسل خمشی و تک نقطه‌ای (Shear Beam & Single Point Load Cell)

لودسل‌های خمشی (Shear Beam) از رایج‌ترین انواع لودسل هستند که در ترازوهای پلتفرم، باسکولت‌های صنعتی و ماشین‌آلات بسته‌بندی کاربرد دارند. این لودسل‌ها به گونه‌ای طراحی شده‌اند که تنها یک نقطه مشخص از آن‌ها خم شود و کرنش‌سنج‌ها در این ناحیه قرار می‌گیرند. مدل‌های «تک نقطه‌ای» (Single Point) زیرمجموعه‌ای از لودسل‌های خمشی هستند که قابلیت توزیع وزن در سراسر صفحه ترازو را دارند و تنها با یک لودسل می‌توان یک ترازوی دقیق ساخت، بدون آنکه نیاز به گوشه‌گیری باشد. این ویژگی آن‌ها را برای ترازوهای فروشگاهی و رومیزی با ابعاد مشخص کفه، ایده‌آل می‌سازد.

📊 پارامترهای فنی حیاتی در انتخاب و خرید لودسل

انتخاب لودسل مناسب تنها به نوع آن محدود نمی‌شود؛ مجموعه‌ای از پارامترهای فنی وجود دارد که تعیین‌کننده عملکرد، دقت و دوام لودسل در محیط کاری شما خواهند بود. نادیده گرفتن هر یک از این فاکتورها می‌تواند منجر به خطاهای اندازه‌گیری، کاهش طول عمر دستگاه و در نهایت خسارات مالی شود. پس با دقت به این نکات توجه کنید.

ظرفیت بار (Load Capacity)

ظرفیت بار مهم‌ترین پارامتر در انتخاب لودسل است و به حداکثر وزنی اشاره دارد که لودسل می‌تواند با حفظ دقت و بدون آسیب دیدن تحمل کند. برای محاسبه ظرفیت مناسب، باید مجموع وزن مرده (وزن پلتفرم، مخزن یا سازه توزین) و حداکثر وزن بارگیری را در نظر بگیرید. همچنین توصیه می‌شود یک ضریب اطمینان (معمولاً 20% تا 30% اضافه بر مجموع بار) برای جلوگیری از اضافه بار ناگهانی و شوک‌ها به این مقدار اضافه کنید. برای سیستم‌های چند لودسلی، مجموع وزن تقسیم بر تعداد لودسل‌ها به همراه ضریب اطمینان، ظرفیت مورد نیاز برای هر لودسل را مشخص می‌کند.

کلاس دقت (Accuracy Class)

لودسل‌ها بر اساس استانداردهای بین‌المللی مانند OIML (سازمان بین‌المللی اندازه‌شناسی قانونی) در کلاس‌های دقتی مانند C1، C2، C3، C4 و بالاتر دسته‌بندی می‌شوند. هرچه عدد کلاس دقت بالاتر باشد، لودسل دقیق‌تر است. برای کاربردهای تجاری که نیاز به دقت بالا دارند (مانند توزین مواد گران‌بها یا فروشگاهی)، کلاس‌های C3 و C4 توصیه می‌شود. در حالی که برای توزین‌های صنعتی سنگین که حساسیت کمتری مورد نیاز است (مثلاً باسکول‌های جاده‌ای)، کلاس‌های پایین‌تر نیز ممکن است کافی باشند. انتخاب کلاس دقت باید با توجه به نیاز واقعی فرآیند و مجاز بودن خطای اندازه‌گیری انجام شود.

درجه حفاظت (IP Rating) و مقاومت محیطی

درجه حفاظت یا IP Rating (Ingress Protection) نشان‌دهنده میزان مقاومت لودسل در برابر نفوذ گرد و غبار و آب است. این پارامتر برای لودسل‌هایی که در محیط‌های خشن صنعتی، مرطوب یا در معرض مواد شیمیایی قرار می‌گیرند، فوق‌العاده حیاتی است. به عنوان مثال، لودسل با درجه حفاظت IP67 به طور کامل در برابر گرد و غبار مقاوم است و می‌تواند تا عمق 1 متر به مدت 30 دقیقه در آب غوطه‌ور بماند. برای محیط‌های دارای رطوبت بالا یا نیاز به شستشو، لودسل‌های استیل ضدزنگ با IP بالا (مانند IP68) بهترین انتخاب هستند، زیرا هم در برابر خوردگی مقاومند و هم آب‌بندی کاملی دارند.

هرگز در نزدیکی لودسل‌ها یا سازه‌ای که لودسل روی آن نصب شده است، عملیات جوشکاری انجام ندهید. جریان‌های سرگردان ناشی از جوشکاری می‌توانند به کرنش‌سنج‌های حساس لودسل آسیب جدی وارد کرده و آن را برای همیشه از کار بیاندازند.

🛠️ نکات طلایی نصب و نگهداری برای افزایش طول عمر لودسل

طول عمر و دقت لودسل‌ها به شدت به کیفیت نصب و نگهداری آن‌ها بستگی دارد. حتی بهترین لودسل‌ها نیز در صورت نصب نادرست یا عدم رعایت اصول نگهداری، به سرعت دچار مشکل می‌شوند. رعایت این نکات نه تنها از هزینه‌های اضافی جلوگیری می‌کند، بلکه عملکرد پایدار سیستم توزین شما را تضمین می‌نماید.

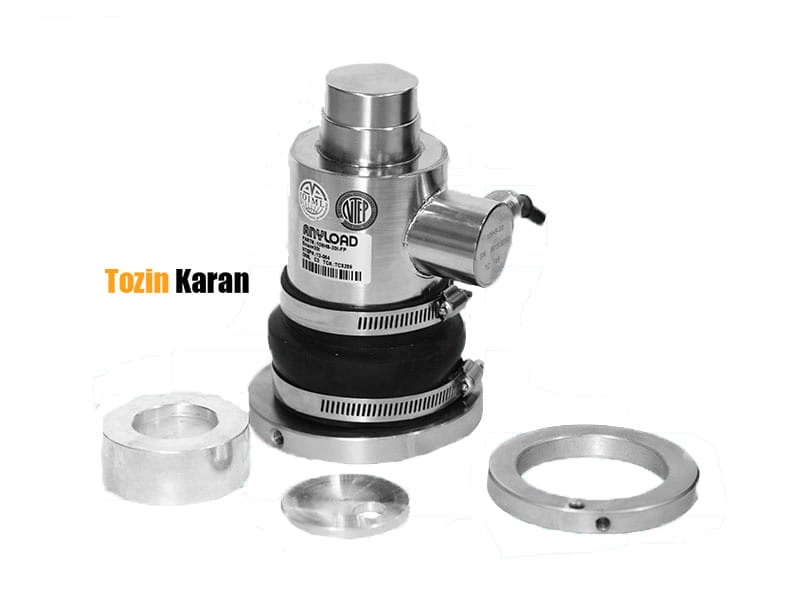

یکی از مهم‌ترین اصول در نصب، استفاده از “مانتینگ کیت” (Mounting Kit) مناسب است. مانتینگ کیت‌ها بسترهای مکانیکی هستند که لودسل را در جای خود ثابت نگه می‌دارند و از انتقال بارهای جانبی و گشتاورهای ناخواسته به لودسل جلوگیری می‌کنند. این کیت‌ها معمولاً شامل پیچ و مهره‌های مخصوص، پلیت‌های فلزی و گاهی محافظ‌های لاستیکی هستند که لودسل را در برابر ضربه و لرزش محافظت می‌کنند. تراز بودن دقیق سطح زیر لودسل نیز حیاتی است، چرا که هرگونه شیب یا ناهمواری می‌تواند باعث توزیع نامتوازن بار و خطای اندازه‌گیری شود.

در سیستم‌های چند لودسلی، استفاده از “جانکشن باکس” (Junction Box) ضروری است. این جعبه‌ها وظیفه جمع‌آوری سیگنال‌های خروجی از لودسل‌های مختلف و تبدیل آن‌ها به یک سیگنال واحد برای ارسال به نمایشگر را دارند. مهم‌تر از آن، جانکشن باکس‌ها امکان “گوشه‌گیری” (Corner Adjustment) را فراهم می‌کنند. گوشه‌گیری فرآیندی است که در آن، با تنظیم مقاومت‌های داخلی در جانکشن باکس، اطمینان حاصل می‌شود که وزن اعمال شده به هر گوشه از پلتفرم توزین، به درستی اندازه‌گیری و جمع‌آوری شود تا خطای ناشی از توزیع نامتقارن بار به حداقل برسد.

در زمینه نگهداری، حفاظت از کابل‌های لودسل بسیار مهم است. کابل‌ها باید در برابر آسیب‌های فیزیکی، رطوبت و جوندگان محافظت شوند. هرگونه کشیدگی، خمیدگی شدید یا قطعی در کابل می‌تواند به سیگنال ارسالی آسیب رسانده و باعث خطا شود. همچنین، از قرار دادن لودسل‌ها در معرض تغییرات دمایی شدید و ناگهانی باید خودداری شود، زیرا این تغییرات می‌توانند بر دقت کرنش‌سنج‌ها تأثیر بگذارند. برای محیط‌های باز، لودسل‌های دارای IP بالا ضروری هستند تا در برابر باران، گرد و غبار و رطوبت مقاومت کنند.

🚨 راهنمای عیب‌یابی سریع (چه زمانی لودسل نیاز به تعویض دارد؟)

لودسل‌ها قطعاتی با دوام هستند، اما مانند هر جزء الکترومکانیکی دیگری، ممکن است دچار مشکل شوند. شناخت علائم خرابی و توانایی عیب‌یابی اولیه، می‌تواند از توقف طولانی‌مدت سیستم توزین و خسارات بیشتر جلوگیری کند. اما مهم‌تر از آن، تشخیص زمان دقیق تعویض لودسل است، چرا که در بسیاری از موارد، تعمیر آن‌ها نه ممکن است و نه اقتصادی.

یکی از شایع‌ترین نشانه‌های خرابی لودسل، نوسانات غیرعادی و ناپایدار در نمایشگر وزن است؛ به این معنی که حتی در صورت ثابت بودن بار، عدد وزن تغییر می‌کند یا به صورت نامنظم بالا و پایین می‌رود. عدم بازگشت به صفر دقیق پس از برداشتن بار، نشانه‌ای دیگر از مشکل است. گاهی اوقات، سیستم توزین ممکن است وزن را به طور کلی نمایش ندهد یا فقط صفر یا حداکثر ظرفیت را نشان دهد. این مشکلات می‌توانند ناشی از آسیب فیزیکی به لودسل (مانند ضربه شدید یا اضافه بار بیش از حد)، نفوذ رطوبت، قطعی کابل‌ها یا خرابی داخلی کرنش‌سنج‌ها باشند.

برای تشخیص دقیق‌تر، می‌توان با استفاده از یک مولتی‌متر، مقاومت ورودی و خروجی لودسل را اندازه‌گیری کرد. مقادیر اندازه‌گیری شده باید با مشخصات فنی ذکر شده در دیتاشیت لودسل مطابقت داشته باشند. هرگونه انحراف قابل توجه نشان‌دهنده خرابی داخلی است. همچنین، بررسی بصری برای یافتن ترک، خمیدگی یا خوردگی در بدنه لودسل یا کابل‌ها، می‌تواند سرنخ‌های مهمی به دست دهد. در سیستم‌های چند لودسلی، تشخیص لودسل معیوب ممکن است با اعمال وزنه مشخص روی هر لودسل به صورت جداگانه و مقایسه خروجی آن‌ها انجام شود.

در مورد تعمیر یا تعویض، باید گفت که در اغلب موارد، لودسل‌های صنعتی قابل تعمیر نیستند. کرنش‌سنج‌ها قطعاتی فوق‌العاده حساس هستند که هرگونه آسیب به آن‌ها یا به هم خوردن کالیبراسیون داخلی، عملکرد لودسل را مختل می‌کند. تلاش برای تعمیر معمولاً غیرعملی و غیرمنطقی است و حتی اگر به صورت موقت نتیجه دهد، دقت و پایداری لودسل به حالت اولیه باز نخواهد گشت. بنابراین، در بیشتر موارد، بهترین و مطمئن‌ترین راه حل، تعویض لودسل معیوب با یک لودسل جدید و باکیفیت است تا از ادامه کار سیستم توزین با دقت و ایمنی لازم اطمینان حاصل شود. همیشه توصیه می‌شود برای عیب‌یابی و تعویض لودسل، از کارشناسان و تکنسین‌های مجرب کمک بگیرید.

🌟 چرا خرید لودسل از توزین کاران؟ (مزایای رقابتی)

در بازاری پر از گزینه‌های متنوع برای لودسل، انتخاب تأمین‌کننده‌ای قابل اعتماد که نه تنها محصولات با کیفیت، بلکه دانش فنی و پشتیبانی عالی ارائه دهد، اهمیت حیاتی دارد. مجموعه توزین کاران با سال‌ها تجربه در صنعت توزین، خود را به عنوان یک شریک قابل اعتماد برای صنایع مختلف معرفی کرده است.

ما در توزین کاران، فراتر از صرفاً فروش کالا، بر ارائه راهکارهای جامع و تخصصی تمرکز داریم. انتخاب لودسل مناسب برای هر کاربرد خاص، نیازمند دانش عمیق مهندسی و تجربه عملی است. تیم متخصص ما آماده است تا با ارائه مشاوره دقیق، شما را در تمامی مراحل انتخاب، خرید، نصب و راه‌اندازی یاری دهد. این اطمینان خاطر از پشتیبانی فنی و دسترسی به کارشناسان مجرب، ارزش افزوده‌ای است که در هر خرید لودسل، به شما ارائه می‌شود.

علاوه بر این، ما تنها لودسل‌های برندهای معتبر جهانی را که از استانداردهای کیفی بالا (مانند OIML) برخوردارند، عرضه می‌کنیم. این محصولات با گارانتی و خدمات پس از فروش مطمئن، آرامش خاطر شما را تضمین می‌کنند. با توزین کاران، شما تنها یک محصول نمی‌خرید، بلکه یک سرمایه‌گذاری بلندمدت در دقت، کارایی و دوام سیستم توزین خود انجام می‌دهید.

نتیجه‌گیری: انتخاب دقیق برای توزین پایدار

در پایان این راهنمای جامع، روشن است که لودسل‌ها، فراتر از یک قطعه ساده، ستون فقرات هر سیستم توزین دیجیتال مدرن هستند. انتخاب صحیح آن‌ها نه تنها بر دقت و کارایی عملیات شما تأثیر می‌گذارد، بلکه می‌تواند تعیین‌کننده طول عمر و پایداری سرمایه‌گذاری شما در تجهیزات توزین باشد. با درک عمیق از انواع لودسل، پارامترهای فنی حیاتی مانند ظرفیت، کلاس دقت و درجه حفاظت IP، و همچنین رعایت اصول نصب و نگهداری، می‌توانید بهترین تصمیم را برای نیازهای صنعتی خود بگیرید.

به یاد داشته باشید که مشاوره با متخصصان این حوزه، پیش از هر خریدی، می‌تواند شما را از انتخاب‌های نادرست و هزینه‌های احتمالی در آینده نجات دهد. برای کسب اطلاعات بیشتر و دریافت راهنمایی تخصصی در زمینه انواع لودسل و سیستم‌های توزین، تیم ما در توزین کاران آماده پاسخگویی به شماست.
