سرویس فن کویل در چه زمان‌هایی باید انجام شود؟

فن کویل ها یکی از مهمترین اجزای تهویه مطبوع می باشند. در فن کویل ها آب سرد چیلر و آب گرم دیگ به وسیله پمپ ها جاری شده و به وسیله فن کویل دمای هوای اتاق مطبوع می شود. سرویس و تعمیر فن کویل باید هر ساله و قبل از فصل راه اندازی انجام گیرد. در غیر این صورت باعث کاهش ظرفیت فن کویل و عدم بازدهی مناسب می گردد. اگر فن کویل به درستی سرویس نگردد،  باعث خرابی و ایجاد هزینه های بالاتر می گردد. مجموعه تارا تهویه با سابقه طولانی در سرویس و تعمیر فن کویل، فن کویل شما را به بهترین شکل و ارزان ترین حالت به انجام می رساند. امروزه فن کویل ها مخاطبان زیادی دارد تعمیر و سرویس فن کویل از اهمیت بالایی برخوردار است. فن کویل از بخش اصلی کویل و فیلتر و فندک (Fan deck) تشکیل می شود که عیب های هر بخش را تک به تک مورد بحث قرار می دهیم.

سرویس و تعمیر کویل فن کوئل

بخش اصلی در انتقال حرارت در فن کویل ها ، کویل آن ها می باشد. کویل مجموعه ای از دسته لوله های مسی به همراه فین آلومینیومی می باشد. و سلامت در نگهداری از آن بسیار مهم است و حتما باید در سرویس و تعمیر فن کویل در نظر گرفته شود. لوله های ورودی و خروجی آب فن کویل حتما باید سایز مناسبی انتخاب گرد و حتما بدون خم خوردگی و تا شدن به کویل نصب شده باشد. تا آب به راحتی در کویل گردش داشته باشد.

در بعضی از اوقات  پیش می آید که فن کویل باد میزند ولی سرما یا گرما ندارد. اولین علت آن می تواند همین خم یا تاشدگی لوله و یا گرفتگی داخل همین لوله ها باشد. چنانچه از ورود آب گرم و یا سرد به لوله ورودی کویل اطمینان حاصل کردیم ولی لوله خروجی این گرما یا سرما را نداشت حتما آب داخل کویل گردش ندارد و علتهای آن می تواند یکی از حالتهای زیر باشد.

1- سیستم هوا دارد و باید هواگیری انجام شود: هواگیری بهتر است زمانی انجام شود که پمپ ها خاموش می باشد.

2- کویل دچار گرفتگی شده است و باید کویل با فشار آب یا اسید شویی باز گردد. این نکته لازم است یادآوری گردد که اکثرا در بین مردم این جا افتاده است که وقتی فن کویل خنک نمی کند فکر می کنند باید کویل اسید شویی شود . که این کاملا اشتباه می باشد در اکثر مواقع گرفتگی آب از شیلنگ های ورودی و خروجی کویل می باشد یا موارد دیگر و نکته دیگر این است که کویل مسی، فن کویل چنان ضخامتی ندارد که بتوان آنها را دفعات متعدد اسید شویی کرد.

3- لوله های ورودی یا خروجی دچار گرفتگی شده: در هنگام گرفتگی لوله ورودی و خروجی بهتر است شیلنگ ها تعویض و از سایز و نوع مناسب انتخاب شوند.

4 – یکی اصلی ترین موارد گرفتگی فین های کویل حرارتی فن کویل می باشد. در این گونه موارد باید کویل بازگردد و با فشار آب شسته شود تا آلودگی و غبار از آن زدوده گردد.

سرویس فن کویل در چه زمان‌هایی باید انجام شود؟

نگهداری و سرویس فن کویل باید در فواصل زمانی مشخص انجام شود و توصیه می‌کنیم شما به صورت هفتگی، ماهانه و سالیانه آن را انجام دهید. در لیست زیر 7 دلیل اصلی برای نگهداری فن کویل وجود دارد و نداشتن یک برنامه تعمیر و نگهداری دقیق می‌تواند عواقب قابل توجهی داشته باشد. دلایل اهمیت سرویس فن کویل عبارت‌اند از:

خرابی بیشتر تجهیزات و افزایش هزینه‌های کلی و نیاز به تعمیر.

هزینه‌های جاری بیشتر، به دلیل اینکه موتور دمنده باید سخت‌تر کار کند تا هوا را از طریق فیلترها و کویل‌های نگهداری نشده عبور دهد.

کویل‌ها قادر به کارکرد با حداکثر بازده، شرایط عملیاتی و ویژگی‌های استاندارد نیستند.

راحتی ساکنین در اثر عدم کارکرد سیم پیچ‌ها، کنترل‌ها و سوپاپ‌ها، تحت تاثیر قرار می‌گیرد.

بو و مشکلات کلی کیفیت هوای داخلی، از فیلترهای کثیف، کویل‌ها و سینی‌های تخلیه بیشتر می‌شود.

آسیب به تاسیسات موجود، به عنوان مثال سقف و دیوارها که در اثر ذرات کثیفی موجود در هوای کثیف آلوده می‌شوند.

خطر آتش سوزی، به دلیل تجمع مواد بالقوه قابل احتراق.

چک لیست تعمیر و نگهداری فن کویل

برای آسان‌تر کردن زندگی، ما این فهرست بازرسی را برای استفاده آسان در پروژه‌های شما ایجاد و در دسترس قرار داده‌ایم. در حالت کلی، 22 جزء سیستم یونیت فن کویل که شامل موارد زیر هستند، باید در برنامه نگهداری فن کویل گنجانده شوند:

دستگاه فن کویل

فیلتر

موتور دمنده/فن

کویل خنک کننده آلومینیومی

مبدل حرارتی

پلنوم مصرف

عرضه پلنوم هوا

لوله کشی

شیر کنترل شامل محرک

شیر متعادل کننده آب

دریچه هوا

صافی

اتصالات انعطاف پذیر

تخلیه میعانات

لوله کشی میعانات

کانال هوای تازه

کانال چرخشی

توری چرخشی

کانال تامین هوا

توری‌ها

دمپرهای کنترل صدا

دمپرهای آتش

چک لیست سرویس هفتگی:

اطمینان حاصل کنید که واحد در حال اجرا است

واحد را از نظر هرگونه تغییر در شرایط کار مشاهده و بررسی کنید

هر گونه صداهای غیر معمول را بررسی کنید

تنظیم دما را برای اطمینان از رفع نیازهای سیستم تهویه بررسی کنید

چک لیست سرویس 6 ماهه:

فن را به صورت دستی بچرخانید تا انسداد را بررسی کنید، پانل دسترسی به FCU باید برداشته شود تا امکان دسترسی و دید کامل به محفظه فن فراهم گردد.

براکت را برای موتور بررسی کنید و ببینید آیا گشتاور هنوز درست کار می‌کند.

کویل‌های مرطوب را بازرسی کنید و اگر کثیف بوده یا در آن زباله جمع شده باشد، آن را کاملاً تمیز کنید

اطمینان حاصل کنید که شیر کنترل FCU مطابق طراحی کار می‌کند، آسیبی ندیده و محرک همچنان به درستی ثابت است.

برای اطمینان از آزاد بودن و سالم بودن اتصال به پلنوم FCU، آن را به صورت بصری بازرسی کنید.

برای اطمینان از عدم آسیب، پارگی و عدم تأثیر بر سد بخار، به صورت چشمی عایق مجرای هوای تازه را بازرسی کنید.

عایق مجرای هوای چرخشی را به صورت چشمی بازرسی کنید تا مطمئن شوید آسیبی ندیده، پاره نشده و مانع بخار نشده است.

بازرسی بصری مجرای هوای تامین برای اطمینان از آزاد بودن و اتصال به پلنوم FCU و گریل‌ها در شرایط خوب

عایق برای مجرای هوای تامین را به صورت چشمی بازرسی کنید تا مطمئن شوید که آسیبی ندیده، پاره نشده و مانع بخار نشده است.

دریچه هوا را بررسی کنید تا مطمئن شوید مسدود نشده و در شرایط خوب است

با ریختن 2 لیتر آب در آن و اطمینان از خروج آن برای تخلیه، آزمایش کنید که تشت و لوله میعانات گازی همچنان مطابق طراحی عمل می‌کند.

عملکرد توقف اضطراری را بررسی کنید

چک لیست سرویس سالانه:

کلی – بررسی کنید که تمام پیچ‌ها و قطعات روی دستگاه محکم و محکم باشند

فن – فن، تیغه‌ها و پروانه را تمیز کنید، هرگونه زنگ زدگی را از شفت پاک کرده و در صورت لزوم دوباره پوشش دهید.

بازرسی/تنظیم برق – محکم بودن اتصالات را بررسی کنید

هوای تازه – میزان جریان هوا را برای اطمینان از مطابقت با الزامات طراحی اندازه گیری کنید

هوای چرخشی – برای اطمینان از مطابقت با الزامات طراحی، سرعت جریان هوا را اندازه گیری کنید

هوای تامین – میزان جریان هوا را برای اطمینان از مطابقت با الزامات طراحی اندازه گیری کنید

دمپرهای کنترل صدا [VCD] – دمپرهای کنترل صدا را برای اطمینان از داشتن یک وضعیت خوب بررسی کنید

دمپرهای آتش سوزی – دمپرهای آتش را آزمایش کنید تا مطمئن شوید طبق طراحی کار می‌کنند.

آب سرد – برای اطمینان از مطابقت با الزامات طراحی، سرعت جریان آب به سیم پیچ را اندازه گیری کنید

گرمایش – برای اطمینان از مطابقت با الزامات طراحی، سرعت جریان آب در سیستم را اندازه گیری کنید

اتصالات لوله کشی – شیلنگ‌های انعطاف پذیر و اتصالات را بررسی کنید تا مطمئن شوید که در شرایط خوبی قرار دارند

سیستم – سیستم را برای هر گونه شواهدی از خوردگی بررسی کرده و در صورت یافتن آن را تعمیر کنید

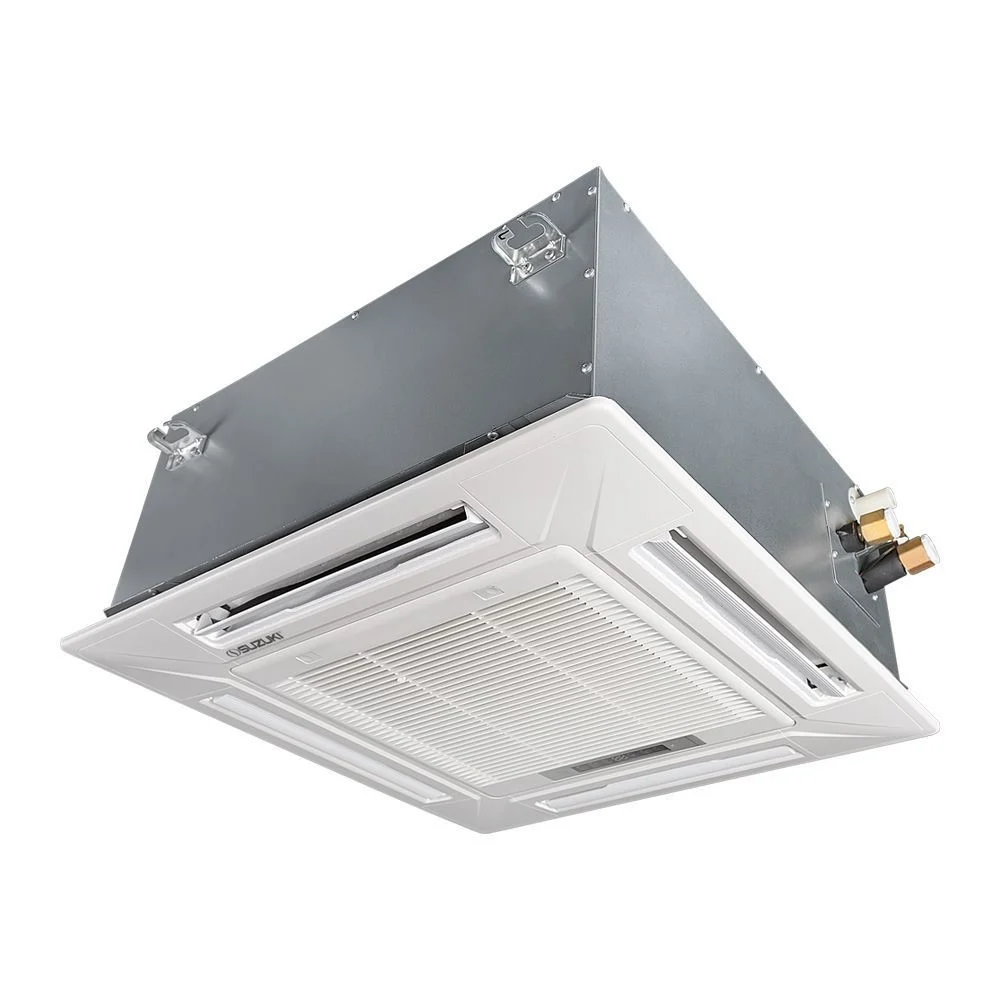

عیب یابی فن کویل سقفی توکار

وقتی که فن کویل شما به مشکل بر خورده، اولین وسخت‌ترین مرحله عیب‌یابی آن است که اصلاً متوجه شوید مشکل از کجای این دستگاه است. اگر بتوانید به درستی از این مرحله عبور کنید و تشخیص درست بدهید، عملاً ۵۰ درصد راه را رفته‌اید و وقت‌تان برای بررسی تمام قسمت‌های این دستگاه دیگر تلف نمی‌شود.

عیب یابی فن کویل سقفی یک فرآیند کاری است که به تشخیص و رفع مشکلات ممکن در این نوع سیستم‌های تهویه هوا می‌پردازد. اگر دستگاه شما عملکرد غیرطبیعی دارد یا به هر دلیل متوقف شده است، ممکن است به یک یا چند مشکل برای آن پیش آمده باشد که باید آن‌ها را بررسی و سپس درست کنید. در زیر چند مشکل رایج در فن کویل سقفی و نحوه رفع آن‌ها آورده شده است:

۱. فن عمل نمی‌کند:

– ابتدا مطمئن شوید که برق به دستگاه رسیده و سوئیچ برق روشن است.

– بررسی کنید که کابل‌های برق به درستی به فن وصل شده‌اند.

– ممکن است موتور فن خراب شده باشد و نیاز به تعویض داشته باشد.

۲. سرعت فن کم است:

– اگر سرعت فن کم است، ممکن است فیلتر هوا یا لوله‌ها آلوده باشند. فیلترها را چک کنید و اگر کثیف هستند، آن‌ها را تمیز کرده یا تعویض کنید.

– اطمینان حاصل کنید که فن خودکار نیست و تنظیمات آن را در صورت وجود از حالت خودکار به حالت دستی تغییر دهید.

۳. صداهای غیرعادی:

– صداهای غیرمعمول می‌توانند نشانه وجود مشکلات مختلفی باشند. معمولاً ایجاد صدا به دلیل وجود مشکل در فن دستگاه است. پس اول آن را مورد بررسی دقیق قرار دهید.

۴. عمل نکردن دستگاه فن کویل:

– اگر فن کویل اصلاً عمل نمی‌کند، ممکن است به دلیل سوختن فیوز باشد یا سوئیچ خراب شده باشد. فیوزها را بررسی کنید و اگر لازم شد آن‌ها را تعویض کنید. همچنین، سوئیچ را بررسی کنید و اطمینان حاصل کنید که درست کار می‌کند.

۵. فن کویل به درستی خنک نمی‌کند:

درست خنک نکردن دستگاه فن کویل یکی از مشکلات رایجی است که بسیاری با آن دست و پنجه نرم می‌کنند. این مشکل می‌تواند ناشی از دلایل مختلفی باشد که مهمترین آن‌ها عبارتند از:

فیلتر هوای کثیف: این یکی از علل رایج عدم خنک‌کاری فن کویل است. فیلترهای هوا در واحد فن کویل برای تصفیه هوا از ذرات و گرد و غبار استفاده می‌شوند. اگر این فیلترها کثیف و گرفته شده باشند، جریان هوای آزاد کاهش می‌یابد و این باعث کاهش کارایی خنک‌کننده می‌شود.

مشکل در فن: اگر فن خنک‌کننده معیوب یا خراب شده باشد، ممکن است کمترین هوا را منتقل کند و بنابراین نتواند به طور کافی هوای سرد را در اطراف خود منتشر کند.

لوله‌های آب خنک‌کننده کثیف: در صورتی که لوله‌های آب درون دستگاه یا پشت پنل‌ها آلوده شوند، حرارت به طور کافی از هوا دفع نمی‌شود و کارایی خنک‌کننده کاهش می‌یابد.

کمبود یا نقص مبرد در چیلر: اگر میزان مبرد در دستگاه چیلر که تامین کننده آب سرد برای فن کویل است، کم باشد یا مبرد به درستی در مدار خنک‌کننده پر نشده باشد، کارایی فن کویل کاهش می‌یابد و به تبخیر و دفع حرارت به طور کافی نمی‌پردازد.

مشکلات الکتریکی: در برخی موارد، ممکن است مشکلات الکتریکی مانند فیوز سوخته، کابل‌های قطع شده یا مشکلات در سیستم کنترلی باعث عدم عملکرد صحیح فن کویل شود.

بار حرارتی بالا: اگر بار حرارتی در اتاق بالا باشد و فن کویل ظرفیت کافی برای خنک‌کردن اتاق را نداشته باشد، ممکن است هوا به طور کامل خنک نشود.

خرابی سیستم کنترلی: مشکلات در سیستم کنترلی مانند حسگرها، ترموستات، یا مدارهای کنترلی می‌تواند عملکرد صحیح فن کویل را تحت تأثیر قرار دهد.
